Turbina de tipo S para estação hidrelétrica de alta tensão para estação de descarga de grandes dimensões

Turbina hidrelétrica de alta eficiência Turbina tipo S para cabeças 2m - 20m Projeto de energia hidrelétrica

Especificações:

Descrição:

A turbina de tipo S é adequada para cabeças de 2 m a 20 m e grandes centrais hidrelétricas de descarga.

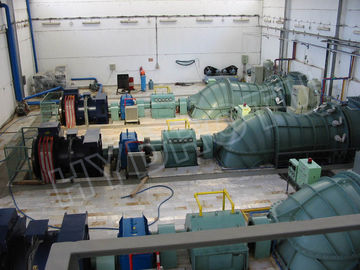

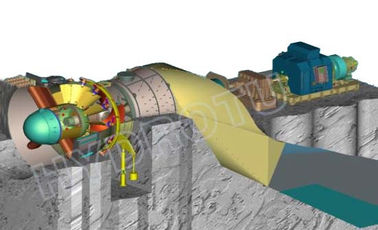

A turbina tubular tipo S está disponível em versões do Horizontal Kaplan, também chamado de S-type horizontal Kaplan.A sua característica é que o fluxo de água é axial em toda a passagem da entrada para a saída, de modo que a passagem é um conduto reto essencialmente.O eixo da turbina sai do tubo onde muda de direção e pode ser instalado com uma correia de transferência ou conectado diretamente ao gerador.Esta turbina moderna caracteriza-se por uma elevada eficiência numa ampla faixa de caudais.

A turbina do tipo S é também constituída por pás fixas e pás móveis.

Características estruturais da unidade de turbina tubular de extensão de eixo:

Forma de layout: geralmente é adotado um layout horizontal ou inclinado, sendo o design horizontal horizontal o mais comum.com baixo custo e menos investimento em engenharia, e é adequado para pequenas centrais hidrelétricas com uma cabeça baixa.
Estrutura da passagem de fluxo: A passagem de fluxo é composta por um tubo de entrada, um anel de permanência, um mecanismo cônico de orientação da água, uma câmara de corrida, um tubo de tração e um cotovelo e uma cauda de tração em forma de S.O fluxo de água flui para o corredor paralelo ao eixo da turbina ao longo da direção axial. Ele entra a partir do tubo de entrada e é uniformemente introduzido na câmara do corredor através do anel de permanência e mecanismo de guia de água cônica.é descarregado através do tubo de calado e do cotovelo de calado em forma de S.O fluxo de água é suave e a perda hidráulica é pequena.

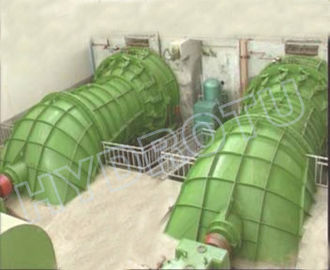

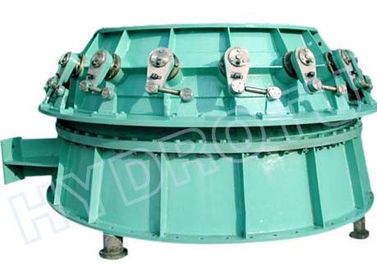

Mecanismo de orientação da água: é adotado o mecanismo axial cónico de orientação da água e as pás de orientação estão dispostas a um ângulo de 65° com a linha central da unidade.Este projeto pode fazer o fluxo de água formar uma circulação ideal e entrar na câmara do corredor, melhorando a eficiência de conversão de energia da turbina.
Corredor e eixo principal: O corredor é semelhante à forma da lâmina de um ventilador elétrico e tem duas formas: passo fixo e passo ajustável.O eixo principal passa horizontalmente através do tubo de calado e está ligado ao gerador fora do tubo de caladoQuando a velocidade da unidade é elevada, pode ser ligada directamente a um gerador convencional; se a velocidade do gerador for baixa, pode ser ligada ao gerador através de um aumentador de velocidade.
Rolamento e sistema de abastecimento de óleo: o gerador e os rolamentos da turbina partilham um sistema de abastecimento de óleo para abastecimento centralizado de óleo.O tanque de óleo de alto nível do rolamento é organizado na central de energia auxiliar cerca de 10 m de altura da linha central da unidade, e o reservatório de retorno de óleo e a estação hidráulica estão dispostos no poço da turbina para garantir o funcionamento estável da unidade.
Sistema de regulação da velocidade: o regulador está ligado ao anel de controlo da turbina.Operações tais como arranque da unidade, a ligação à rede, o aumento ou diminuição da carga e a paragem da unidade são realizados, de modo que a turbina possa adaptar-se a diferentes condições de funcionamento e manter uma elevada eficiência.

Aplicações:

1Cabeça de água: 2 m -- 20 m

2Capacidade: 0,1 MW -- 10 MW

3Diâmetro do corredor: 0,4 m -- 5 m

4Frequência: 50/ 60hz

5Tipo de saída: 0,4 KV, 3,3 KV, 6,3 KV ou 10,5 KV AC de três fases,

Se estiver interessado na turbina Kaplan, deve ter em atenção alguns parâmetros-chave (como a cabeça líquida, a descarga de fluxo, o número de unidades, a frequência, a tensão).

Vantagem competitiva:

A HYDROTU é a empresa chinesa de fornecimento, consultoria e projeto de engenharia de equipamentos hidrelétricos no domínio dos equipamentos hidrelétricos.Fornecemos equipamentos chineses de alta qualidade com tecnologias avançadas e serviços integrados para atender aos mercados globais de energia hidrelétrica..

Com o nosso conceito de Serviços Integrados, oferecemos-lhe um apoio personalizado desde o planeamento do projeto, passando pela implementação até ao comissionamento e serviço das instalações.O projecto do cliente é o nosso projecto O sucesso do cliente é o nosso sucesso.

A HYDROTU cobre os serviços, o fornecimento de equipamento completo,A Comissão considera que o auxílio é adequado para reduzir as emissões de gases de efeito estufa e para reduzir as emissões de gases de efeito estufa..

As vantagens estruturais características da unidade de turbina tubular do tipo s são as seguintes:

1. Alta eficiência: a passagem de fluxo da unidade de turbina tubular de extensão do eixo é suave e o fluxo de água pode fluir através do corredor com uma perda relativamente pequena,que ajuda a melhorar a eficiência da unidade.
2. Boa estabilidade: a estrutura da unidade de turbina tubular de extensão do eixo é relativamente simples e compacta.que reduz a vibração e o ruído da unidade durante o funcionamento e tem boa estabilidade.
3. Alta adaptabilidade: Este tipo de unidade pode ser amplamente utilizado em diferentes condições de entrada e de fluxo de água.Pode ser concebido e otimizado de acordo com os requisitos específicos do projecto para satisfazer as necessidades de vários projectos de geração de energia.
4. Instalação e manutenção convenientes: A unidade de turbina tubular de extensão de eixo tem uma estrutura relativamente simples, que é conveniente para instalação e manutenção.Os componentes são de fácil acesso, o que pode reduzir a dificuldade e o custo da instalação e manutenção.
5. Baixo custo: devido à sua estrutura simples e relativamente baixo custo de fabrico, a unidade de turbina tubular de extensão do eixo tem uma certa vantagem económica em projetos de geração de energia,que podem reduzir o custo global de investimento do projecto.
