Turbina hidrelétrica Turgo de alto desempenho para um projecto de energia hidrelétrica de custo médio

OTurbina de turbinasé uma turbina de água de tipo de impulso projetada para aplicações de cabeça média (normalmente 50×250 metros) e taxas de fluxo mais elevadas em comparação com a roda de Pelton.Sua estrutura é otimizada para uma conversão eficiente de energia, dirigindo jatos de água em um ângulo através das lâminas do corredorAbaixo está uma desagregação pormenorizada dos seus principais componentes e das suas funções:

1.Corredor

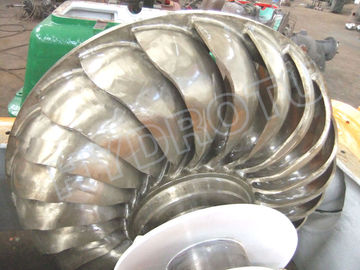

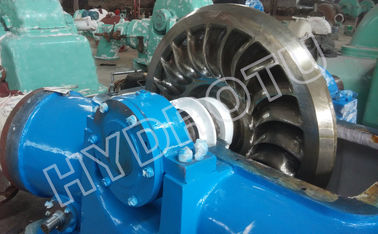

• Descrição: A unidade rotativa com curvabaldes(pastilhas) dispostas radialmente em torno de um centro central.

• Função: Captura a energia cinética dos jatos de água de alta velocidade. Os baldes têm a forma de permitir que a água entre de um lado a um ângulo (15°20°) e saia do lado oposto,Minimizar as interferências e permitir uma rotação contínua.

• Materiais: Normalmente fabricados em aço inoxidável (por exemplo, CA6NM) para durabilidade contra erosão e cavitação.

• 2.Bico e válvula de lança

•

• Garrafa: Converte água pressurizada num jato de alta velocidade dirigido ao corredor.

• Válvula de lança: Uma agulha cônica dentro do bico que ajusta o tamanho do jato para regular o fluxo de água e a potência sem perda de pressão.

• Função: assegura um controlo preciso da velocidade e do volume do jato.

• 3.Cássaro

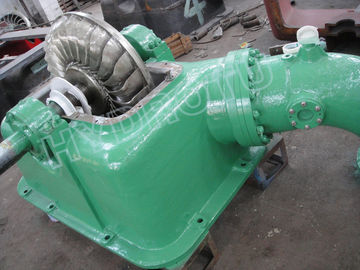

• Descrição: Um invólucro robusto que envolve o corredor e o bocal.

• Função: Protege os componentes internos, contém água salpicada e direciona a água usada para a cauda.

•

• 4.Eixo e rolamentos

• Fator de pressãoConecta o corredor ao gerador, transmitindo energia mecânica.

• Rolamentos: Suporte ao eixo, reduzindo o atrito e permitindo uma rotação suave.

•

• 5.Sistema de travagem

• Função: Parar de forma segura a turbina durante emergências ou manutenção.

• 6.Governador

• Função: Ajusta automaticamente a válvula de lança ou o defletor para manter uma velocidade de rotação constante sob cargas variáveis, garantindo estabilidade e eficiência.

•

• Principais características do projeto

• Interação dos jatos angulares: A água entra nos baldes de um lado e sai do outro, permitindo taxas de fluxo mais elevadas e um fluxo mais compacto do que as turbinas Pelton.

• Capacidade de multi-jet: Algumas turbinas Turgo usam vários bicos para aumentar a potência, embora os projetos de jato único sejam mais comuns.

• Aplicações

• Ideal parade cabeça média, de fluxo elevadoInstalações hidrelétricas, tais como regiões montanhosas ou redes de irrigação.

• Adequado para sistemas energéticos descentralizados devido à sua adaptabilidade a uma gama de condições de fluxo.

• Comparação com as turbinas Pelton

• Gestão de fluxo: Turgo acomoda taxas de fluxo mais elevadas devido à sua saída de água bidirecional.

• Tamanho: menor diâmetro do corredor para uma potência equivalente, oferecendo vantagens de espaço e custo.

• Distância da cabeça: Ótimo para cabeças médias (50-250 m), enquanto o Pelton se destaca em cabeças muito altas (> 250 m).

• O projecto inovador do balde e a eficiência estrutural da turbina Turgo tornam-na uma solução versátil para projetos hidroeléctricos sustentáveis, com desempenho de equilíbrio, compacidade,e flexibilidade operacional.

• Eficiência: eficiência de pico ligeiramente inferior às rodas Pelton, mas apresenta melhor desempenho em condições de fluxo variáveis.

•
•

• A diferença entre turbina Pelton e turbina Turgo

As turbinas Turgo são um tipo de turbina de impulso, semelhante às rodas de Pelton, mas com algumas diferenças.Então a água é dirigida para as pás da turbina ou baldes, e o impulso da água faz com que a turbina gire.

As turbinas Turgo foram desenvolvidas após a turbina Pelton. A principal diferença é a forma como o jato de água atinge os baldes.Saindo de cada lado.Mas as turbinas Turgo têm um design diferente, onde o jato atinge os baldes em um ângulo, permitindo que a água entre por um lado e saia pelo outro.Isto pode permitir taxas de fluxo mais elevadas ou diferentes alturas da cabeça.

Então, a estrutura de uma turbina Turgo. Primeiro, há o corredor, que é a parte rotativa. O corredor tem baldes ou lâminas dispostas ao redor dele.Estes baldes são projetados para capturar eficientemente o jato de águaO bico é importante porque controla o fluxo e a velocidade do jato de água.O invólucro encerrava o corredor e dirigia o fluxo de águaHá também uma válvula de lança ou algum mecanismo de controle de fluxo para ajustar a quantidade de água que flui através do bico.transferência de energia mecânicaOs rolamentos suportariam o eixo e poderia haver um sistema de travagem para parar a turbina, se necessário.

Os baldes das turbinas Turgo são diferentes das turbinas Pelton. Eles são projetados para que a água entre de um lado e saia do lado oposto.Isto permite que a turbina para lidar com um maior volume de água em comparação com PeltonO Pelton é geralmente para alta cabeça, baixo fluxo, enquanto o Turgo pode lidar com um pouco mais de fluxo.O ângulo em que o jato atinge os baldes deve ser otimizado para a eficiência.

Além disso, os materiais usados teriam de ser fortes para resistir ao jato de água de alta velocidade.O bico pode ter uma lança que pode mover-se para dentro e para fora para ajustar o tamanho do jatoO revestimento não precisa suportar alta pressão, uma vez que é uma turbina de impulso; a água está a pressão atmosférica depois de sair do bico.Mas deve ser resistente para proteger os componentes e direcionar a água para longe depois de sair dos baldes.

As turbinas Turgo são utilizadas em centrais hidrelétricas médias, normalmente entre 50 e 250 metros.que os torna adequados para determinados projectos hidroeléctricosA sua eficiência é boa numa gama de condições de fluxo, o que é um plus.
